01
智能制鞋生产线

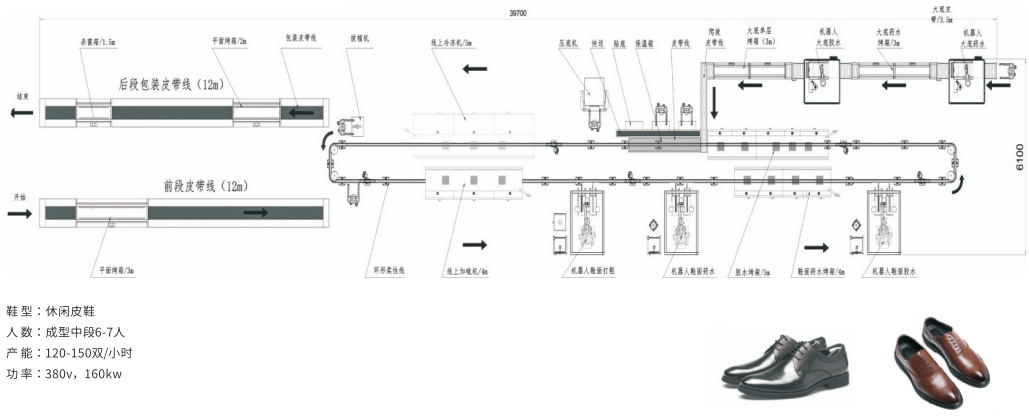

休闲皮鞋坏影智能成生产线

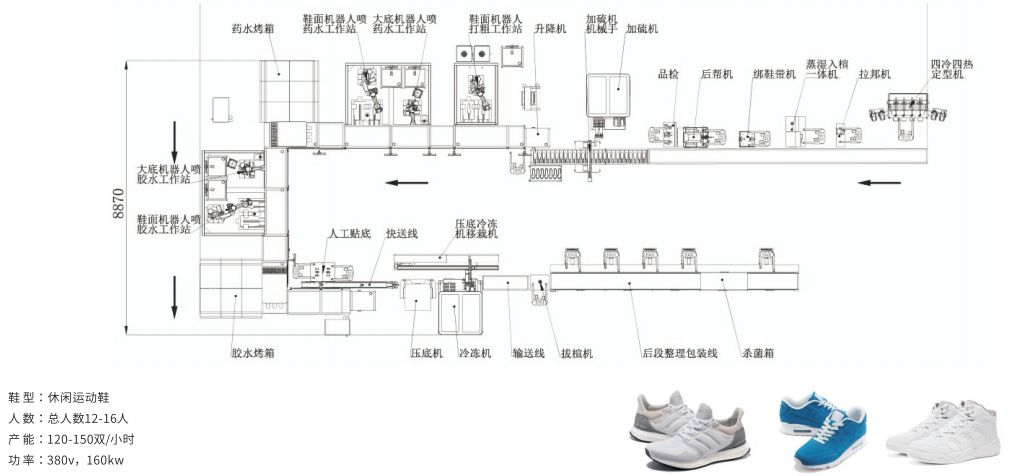

休闲运动鞋U型生产线

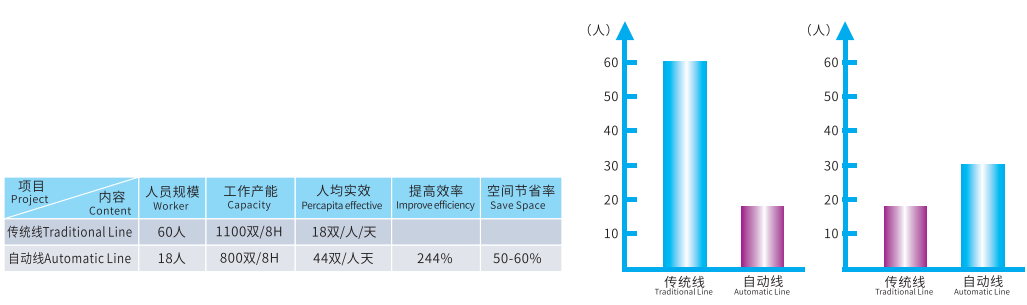

效益分析
02

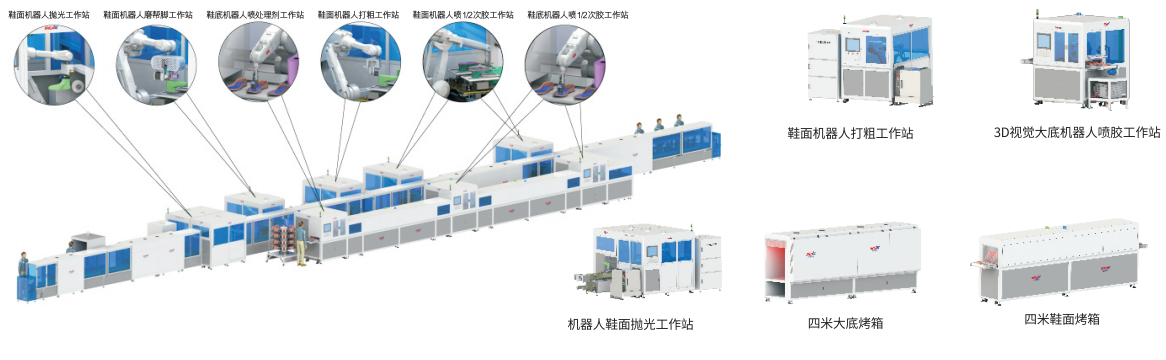

皮鞋智能成型生产线
技术参数
| 用途 | 主要以皮鞋为主的智能成型生产线，大底生产线每个工作站采用3D视觉扫描系统进行扫描自动生成轨迹，实现机器人自动喷药水和胶水功能;鞋面生产线以机器人实现鞋面抛光、打粗、喷药水、喷胶水功能，鞋面喷药水和喷胶水工作站的轨迹数据共用大底3D视觉扫描所得的数据，整线全封闭配有油雾净化系统，减少有毒气体对外的挥发，环保安全。 |
|---|---|
| 优势 | 适用于不同规格、不同鞋型的鞋底操作;喷胶均衡、胶水用量固定，喷胶质量大幅度提高;减少人体与胶水和打磨粉尘接触，健康环保;3D视觉自动扫描大底并自动生成轨迹喷胶，减少人员编程难题。 |
| 精度 | 鞋面、大底喷胶精度±1mm |
| 产量 | 100-120 PRS/H |
| 尺寸 | L47m*W5.7m*H2m |
| 人数 | 6workers |
| 使用电源 | AC 220-380V/-10%, 50/60HZ, 额定总功率235KW |
03

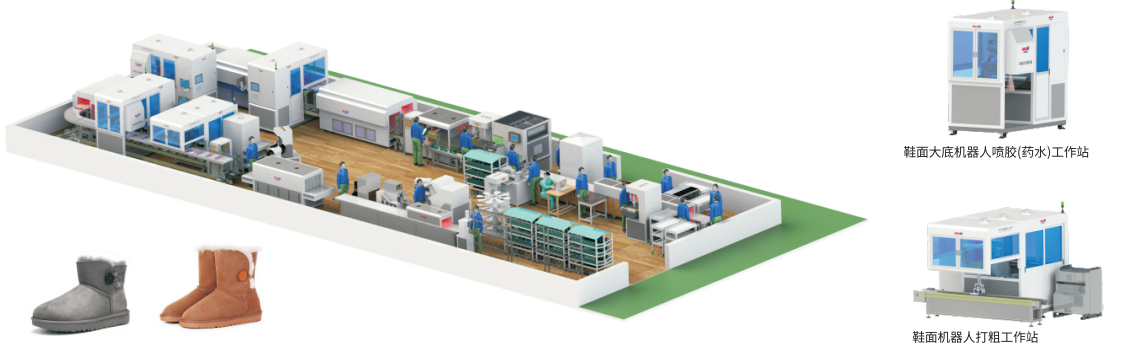

高筒/雪地靴智能成型生产线
技术参数
| 用途 | 主要以高、低筒雪地靴为主的智能成型生产线，大底与鞋面以双边输送线同步进入工作站，机器人实现鞋面打粗功能，大底采用3D视觉扫描系统进行自动扫描并生成轨迹，将轨迹数据同步传给鞋面，实现机器人自动对大底和鞋面喷药水和喷胶，整线全封闭配有油雾净化器系统，减少有毒气体对外挥发，环保安全。 |
|---|---|
| 优势 | 适用于不同规格、不同鞋型的鞋底操作;喷胶均衡、胶水用量固定，喷胶质量大幅度提高;减少人体与胶水接触，健康环保;3D视觉自动扫描大底并自动生成轨迹喷胶，减少人员编程难题。 |
| 精度 | 鞋面、大底喷胶精度±1mm |
| 产量 | 60-80 PRS/H |
| 尺寸 | L25m*W10m*H2.3m |
| 人数 | 16 workers |
| 使用电源 | AC 220-380V/-10%, 50/60HZ，额定总功率150KW |
04

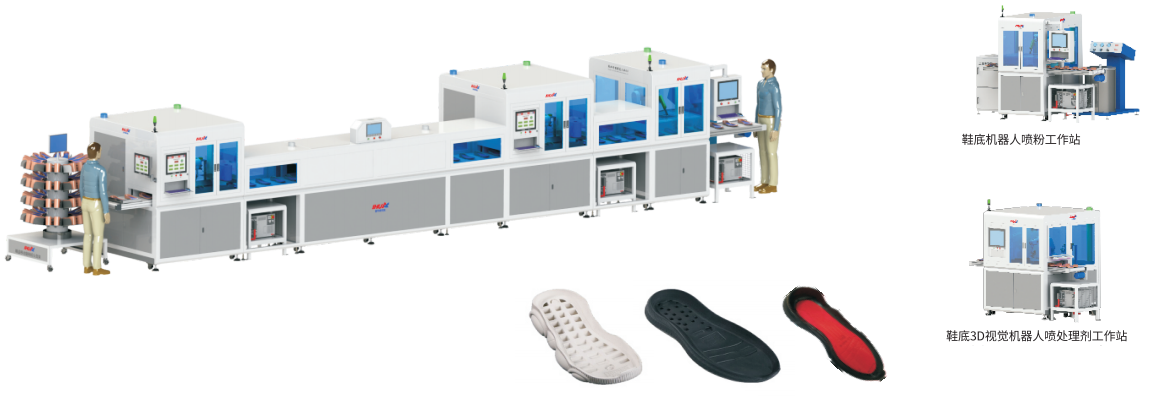

大底3D视觉机器人喷胶(喷粉)生产线
技术参数
| 用途 | 采用六轴工业机器人结合3D视觉主要进行对鞋底的喷胶和喷粉应用。首先人工放料，大底经过喷处理剂后到烤箱烘干，再进行对大底喷胶水，然后通过机器人将粉洒到表面，减少有毒气体对人的损害，环保安全。 |
|---|---|
| 优势 | 适用于不同规格、不同鞋型的鞋底操作;喷胶均衡、胶水用量固定，喷胶质量大幅度提高;减少人体与胶水接触，健康环保;3D视觉自动扫描大底并自动生成轨迹喷胶，减少人员编程难题。 |
| 精度 | 大底喷胶精度±1mm 大底无喷粉精度要求 |
| 产量 | 100-150双/小时 |
| 尺寸 | L11.2m*W2m*H2m |
| 人数 | 2 workers |
| 使用电源 | AC 220-380V/-10%,50/60HZ |
05

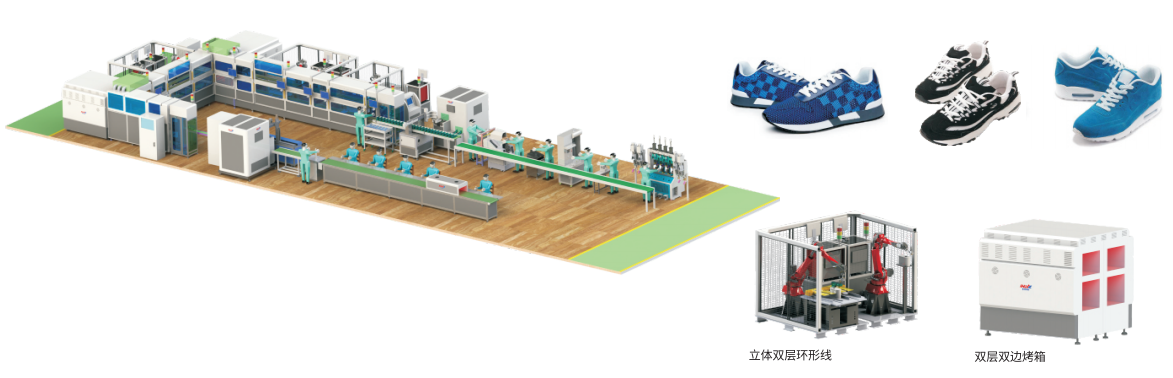

U型运动鞋智能成型生产线
技术参数
| 用途 | 主要以运动鞋程为主的智能成型生产线，采用三层输送线输送方式，大底采用线上3D视觉扫描系统进行自动扫描并生成轨迹，并实现机器人自动喷胶功能，鞋面采用工作站内作业方式实现机器人自动喷胶功能，机器人工作站采用全密封，烤箱出口位置设有油雾净化器，减少有毒气体对外的挥发，环保安全。 |
|---|---|
| 优势 | 适用于不同规格、不同鞋型的鞋底操作;喷胶均衡、胶水用量固定，喷胶质量大幅度提高;减少人体与胶水和打磨粉尘接触，健康环保;3D视觉自动扫描大底并自动生成轨迹喷胶，减少人员编程难题。 |
| 精度 | 鞋面、大底喷胶精度±1mm |
| 产量 | 60-80 PRS/H |
| 尺寸 | L12.3-16m * W8.7m * H2.3m ("U" shape) |
| 人数 | 13-14 workers |
| 使用电源 | AC 220-380V/-10%,50/60HZ, 额定总功率90KW |
06

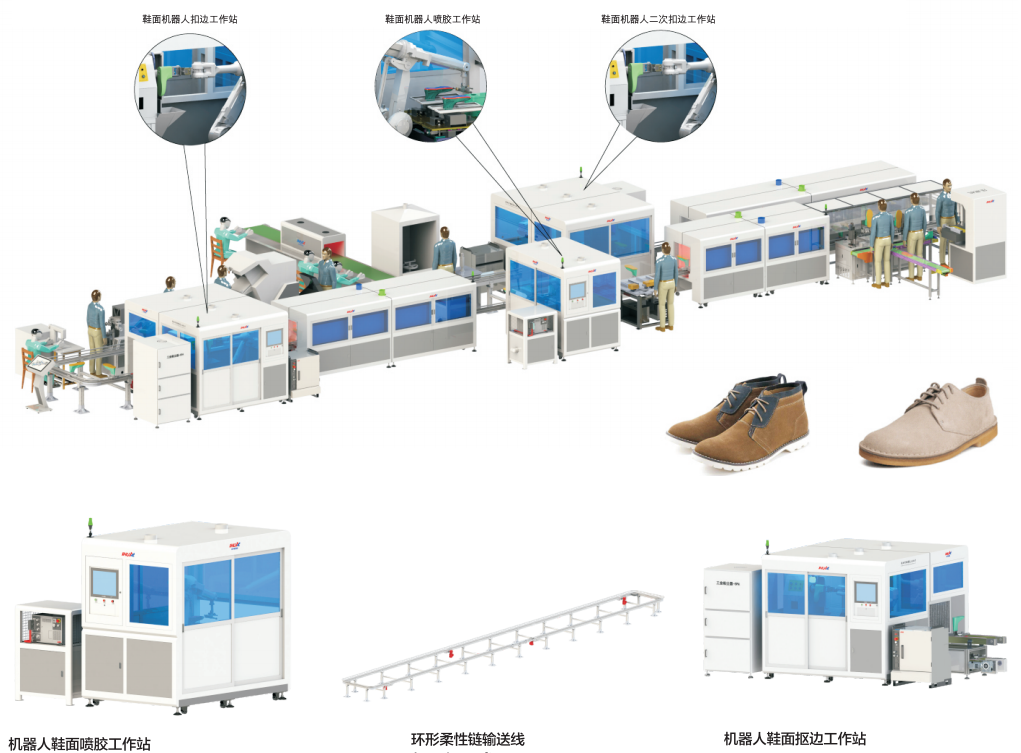

外翻鞋智能成型生产线
技术参数
| 用途 | 主要以外翻鞋为主的智能成型生产线，整线以环形柔性链输送线方式输送，通过对机器人鞋面进行一次抠边打磨和喷胶，再进行人工贴大底，最后机器人再一次对鞋面进行扣边的操作，机器人工作站和烤箱冷冻机都将采用全封闭以及配有油雾净化器和抽风系统，减少有毒气体对外的挥发，环保安全. |
|---|---|
| 优势 | 适用于不同规格、不同鞋型的鞋底操作;喷胶均衡、胶水用量固定，喷胶质量大幅提高;减少人体与胶水和打磨粉尘接触，健康环保。 |
| 精度 | 鞋面抠边、喷胶精度±1mm |
| 产量 | 60-80 PRS/H |
| 尺寸 | L22m * W6m * H2.2m |
| 人数 | 13-16 workers |
| 使用电源 | AC 220-380V/-10%，50/60HZ, Rated power 100KW |
07

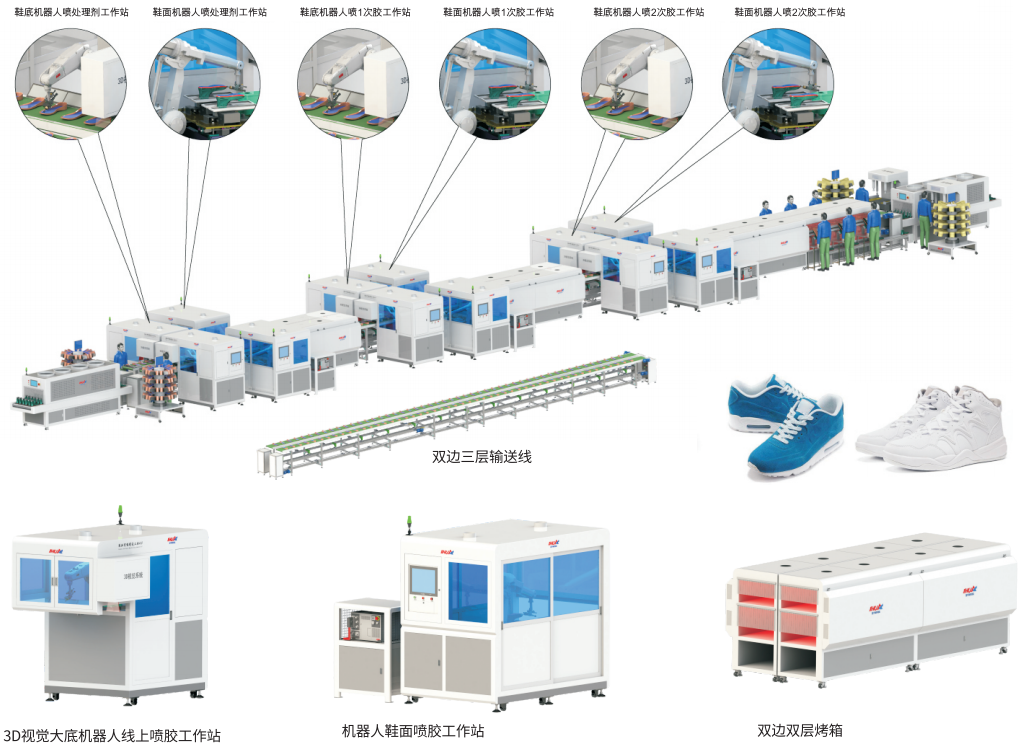

运动休闲双边智能成型生产线
技术参数
| 用途 | 主要以运动休闲鞋为主的智能成型生产线，采用双边作业，三层输送线输送方式，大底采用线上3D视觉扫描系统进行自动扫描生成轨迹并实现机器人自动喷胶功能，鞋面采用工作站内作业实现机器人自动喷胶功能，机器人工作站采用全密封方式，烤箱出口位置设有油雾净化器，减少有毒气体对外的挥发，环保安全。 |
|---|---|
| 优势 | 适用于不同规格、不同鞋型的鞋底操作;喷胶均衡、胶水用量固定，喷胶质量大幅度提高;减少人体与胶水和打磨粉尘接触，健康环保;3D视觉自动扫描大底并自动生成轨迹喷胶，减少人员编程难题。 |
| 精度 | 鞋面、大底喷胶精度±1mm |
| 产量 | 约250 PRS/H |
| 尺寸 | L31m * W5.4m * H2.1m |
| 人数 | 10-12 workers |
| 使用电源 | AC 220-380V/-10%，50/60HZ, 额定总功率150KW |
08

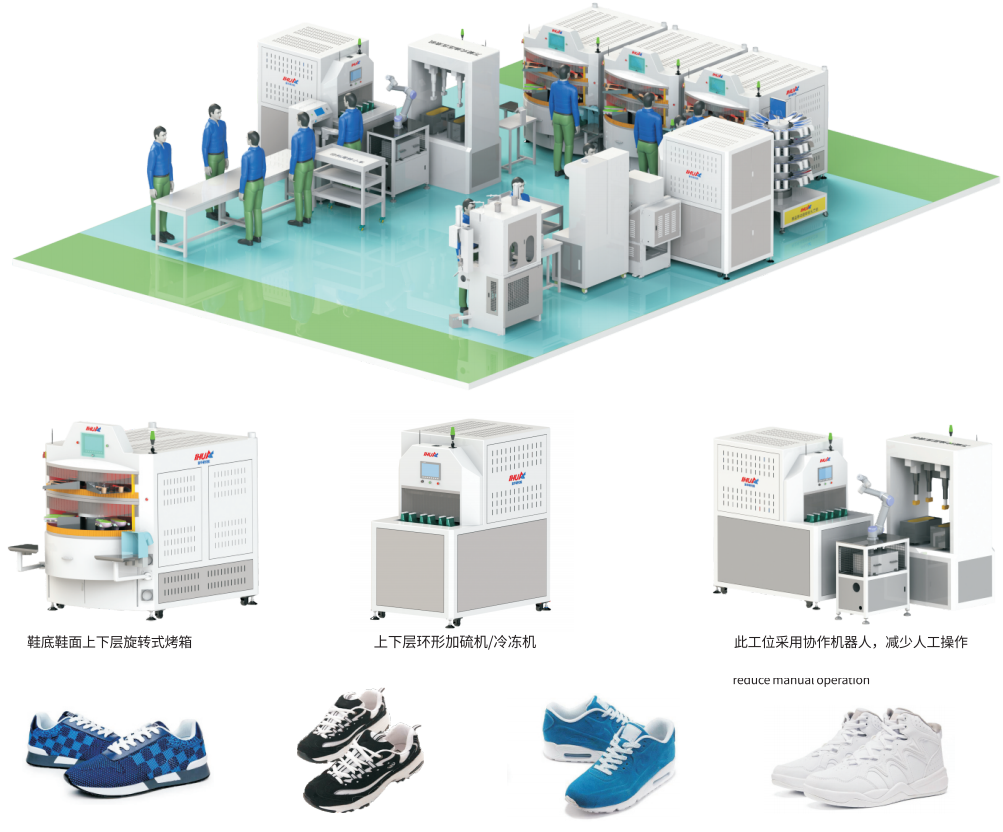

智能精益模组生产线(A)
技术参数
| 用途 | 适合小批量多样化的订单生产，整个生产过程设备排列更加紧凑灵活。生产流程更加扁平化、柔性化。可快速转换形体，缩短产品生产周期。生产线大部分设备都是由PLC控制并配有触摸屏，可实时监控设备状态，采集参数。人工工作台上有抽风功能，减少有害气体对人体的伤害。 |
|---|---|
| 特点 | 1.此线的占地面积小，节省空间；2.人员少，从后跟定型到最后包装，约需要13人左右；3.大部分设备采用PLC控制，配有显示屏，无线WIFI，可联网，数字化；4.优化合并工序，提高生产效率。 |
| 鞋型 | 运动鞋（可根据不同鞋型调整流程） |
| 产量 | 约800双/天，80双/小时 |
| 人数 | Around 13 workers |
| 占地面积 | L9M*W8.5 |
09

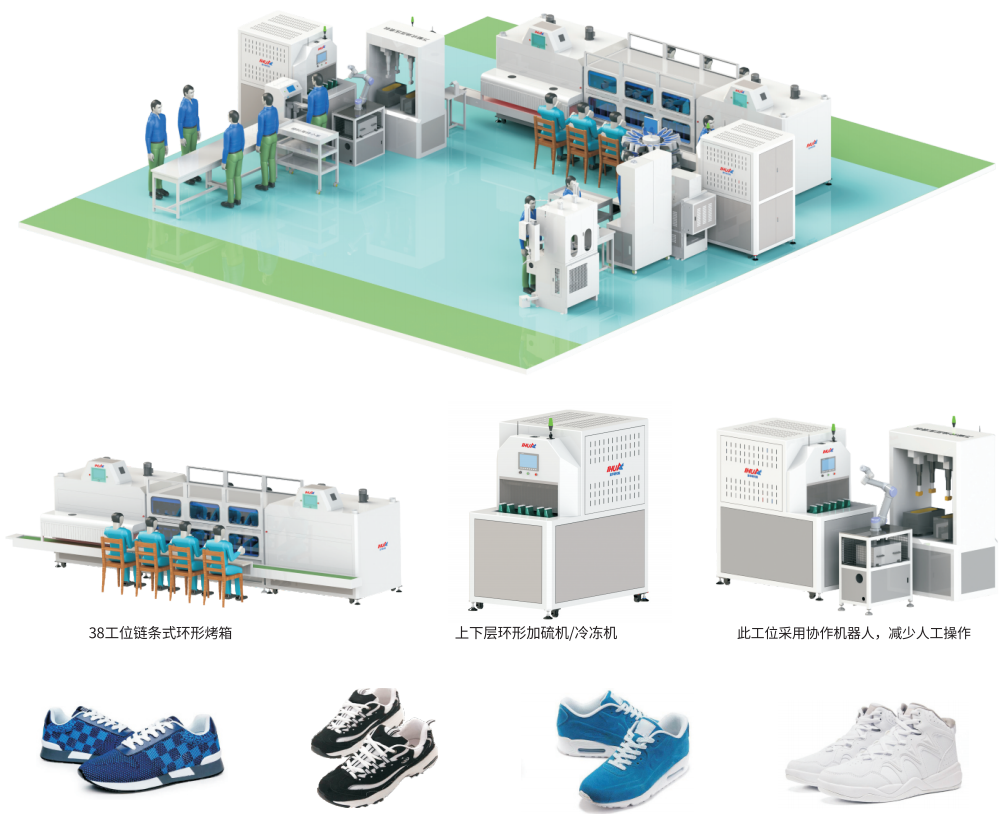

智能精益模组生产线(B)
技术参数
| 用途 | 适合小批量多样化的订单生产，整个生产过程设备排列更加紧凑灵活。生产流程更加扁平化、柔性化。可快速转换形体，缩短产品生产周期。生产线大部分设备都是由PLC控制并配有触摸屏，可实时监控设备状态，采集参数。人工工作台上有抽风功能，减少有害气体对人体的伤害。 |
|---|---|
| 特点 | 1.此线的占地面积小，节省空间；2.人员少，从后跟定型到最后包装，约需要17人左右；3.大部分设备采用PLC控制，配有显示屏，无线WIFI，可联网，数字化；4.优化合并工序，提高生产效率。 |
| 鞋型 | 运动鞋（可根据不同鞋型调整流程） |
| 产量 | 约1200双/天，120双/小时 |
| 人数 | Around 17 workers |
| 占地面积 | L9.5M*W11M |
